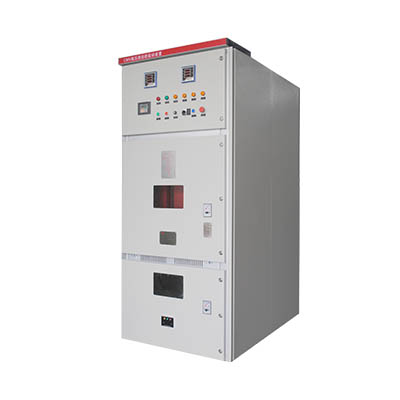

CMV-S系列手车式高压固态软起动装置
1、拥有CMV-G型所有的电气机能；
2、阀组装置在可抽出的KYN28中置高压柜中，可控硅阀体釆取幼车装置方式，便于用户检建试验及守护；
3、柜体和尺度开关一致，可方便的实现同现场其它高压开关柜并柜，使整个系统风格统一、美观；
4、防护等级：IP40。
项目 | 根基参数 |
负载种类 | 三相高压鼠笼式异步电机、同步电机 |
互换电压 | 3000---10000VAC |
工作频率 | 50HZ/60HZ±2HZ |
相序 | CMV允许在职何相序下工作（可通过参数设定） |
旁路接触器 | 拥有直接起动容量的接触器 |
节造电源 | AC/DC（110-220V）±15％ |
瞬时过电压； | dv/dt吸收网络 |
起动频次 | 1-3次（每幼时） |
环境前提 | 环境温度：-20-+50℃；相对湿度：5％--95％无凝露；海拔幼于1500米（大于1500米需降容使用） |
；ぶ澳 | |
缺相； | 在起动或运行过程中，断开主电源的肆意相 |
运行过流； | 运行过流；ど瓒ǎ20~500%le |
相电流不平衡； | 相电流不平衡；ぃ0~100% |
过载； | 过载；ぜ侗穑10A、10、15、20、25、30、OFF |
欠载； | 欠载；ぜ侗穑0~99%；欠载；ぷ魑Ψ；0~250S |
起动超时 | 起动功夫限度：0~120S |
过压； | 主电源电压高于额定值的120%时，过压； |
欠压； | 主电源电压低于额定值的70%时，欠压； |
相序； | 允许在职何相序下工作（可通过参数设定） |
接地； | 接地电流大于设定值时； |
通讯注明 | |
通讯和谈 | Modbus RTU |
通讯接口 | Rs485 |
网络衔接 | 每台CMV可与31台CMV设备连网通讯 |
职能 | 通过通讯接口能够观察运行状态、编程 |
操作界面 | |
显示 | LCD（液晶）显示/触摸屏显示 |
说话 | 钟注英文 |
键盘 | 6个触摸式薄膜按键 |
仪表显示 | |
主电源电压 | 显示三相主电源电压 |
三相电流 | 显示三相主回路电流 |
数据纪录 | |
故障纪录 | 纪录最近15次故障信息 |
起动次数纪录 | 纪录本装置的起动次数 |
额定电压 （KV） | 规格型号 | 额定电流 （A） | 规格尺寸（宽×深×高） | ||
G(固定式） | S(手车式） | E(一体机） | |||
3kV | CMV-400-3 | 100 | 1000×1500×2300 | 1000×1500×2300 | 1000×1500×2300 |
CMV-630-3 | 150 | ||||
CMV-710-3 | 170 | ||||
CMV-1300-3 | 320 | ||||
CMV-1600-3 | 400 | 1300*1660*2300 (冷板） | / | / | |
CMV-2400-3 | 577 | ||||
| 6kv | CMV-420-6 | 50 | 1000(800)×1500×2300 | ||
CMV-630-6 | 75 | ||||
CMV-1250-6 | 150 | ||||
CMV-1400-6 | 160 | 1000×1500×2300 | 1000×1500×2300 | 1000×1500×2300 | |
CMV-1600-6 | 200 | ||||
CMV-2500-6 | 300 | ||||
CMV-2650-6 | 320 | ||||
CMV-3300-6 | 400 | 1300*1660*2300 (冷板） | / | / | |
CMV-4150-6 | 500 | ||||
CMV-4800-6 | 577 | ||||
| CMV-5000-6 | 601 | 3000*1500*2300 | 3000*1500*2300 | 3000*1500*2300 | |
| CMV-5500-6 | 661 | ||||
| CMV-6000-6 | 722 | ||||
| CMV-6500-6 | 782 | ||||
| CMV-7200-6 | 866 | ||||
| 10kv | CMV-420-10 | 30 | 1000(800)×1500×2300 | ||
CMV-630-10 | 45 | ||||
CMV-800-10 | 60 | ||||
CMV-1250-10 | 90 | ||||
CMV-1500-10 | 110 | ||||
CMV-1800-10 | 130 | ||||
CMV-2250-10 | 160 | 1000×1500×2300 | 1000×1500×2300 | 1000×1500×2300 | |
CMV-2500-10 | 180 | ||||
CMV-2800-10 | 200 | ||||
CMV-3500-10 | 250 | ||||
CMV-4000-10 | 280 | ||||
CMV-4500-10 | 320 | ||||
CMV-5500-10 | 400 | 2300*1500*2300 (冷板） | / | / | |
CMV-6000-10 | 430 | ||||
CMV-7000-10 | 500 | ||||
CMV-8000-10 | 577 | ||||
CMV-9000-10 | 650 | 3000*1500*2300 | |||
CMV-10000-10 | 722 | ||||
CMV-12500-10 | 902 | ||||
