电源

额定电压

三相380V~480V

允许电压颠簸

-15％~+10％

额定频率

50/60Hz

允许频率颠簸

±5％

输出

输出电压

三相380V~480V追随输入电压

输出频率

≤500Hz

载波频率

0.5~16kHz(可凭据温度自动调整
，分歧机型调整领域分歧）

过载能力

150％额定电流60s；180％额定电流3s

根基职能

频率设定分辨率

数字设定：0.01HZ

仿照设定：频率上限值×0.025％

节造方式

开环矢量节造（SVC）

关环矢量节造（FOC）

V/F节造

启动转矩

0.3HZ/150％(SVC)

0HZ/180％（FOC）

调快领域

1∶200（SVC）

1：1000（FOC）

稳快精度

±0.5％(SVC)

±0.02％（FOC）

转矩节造精度

±0.5％（FOC）

转矩提升

自动转矩提升

手动转矩提升0.1％~30.0％

V/F曲线

三种方式：直线型；多点型；N次方型V/F曲线（1.2次方、1.4次方、1.6次方、1.8次方、2次方）

加减快曲线

直线或S曲线加减快方式；四种加减快功夫
，加减快功夫领域0.0~6500.0S

直流造动

直流造动的频率：0.00HZ~频率上限值

造动功夫：0.0S~36.0s

造动作为电流值：0.0％~100.0％

点动节造

点动频率领域：0.00HZ~50.00HZ

点动加减快功夫：0.0s~6500.0s

简易PLC
，多段快运行

通过内置PLC或节造端子可实现16段快运行

内置PID

过程节造利用中实现关环节造

过压过流失快节造

运行时对电流电压自动限度
， 预防频仍过流失压故障；

急剧限流职能

可减幼过流故障；
，；け淦灯髡Ｔ诵

节造接口

数字输入

5个多职能数字输入
，其中1个支持不低于100kHZ脉冲输入职能

仿照输入

2个仿照输入
，均可支持0~10v或0~20mA仿照输入
，通过跳线切换电压或电流输入

数字输出

2个开路集电极数字输出1个支持不低于100KHZ方波输出

仿照输出

1个仿照输出
，支持0~10V或0~20mA仿照输出
，通过跳线切换电压或电流输出

继电器输出

1路继电器输出
，蕴含1个？サ
，1个常关触点

标配通讯接口

1路RS485通讯接口

扩大接口

职能扩大接口

可衔接IO扩大卡、PLC可编程扩大卡

操作面板

LED数码显示

5位数码显示参数、设置等

批示灯

4个状态批示
，3个单元批示

按键职能

5个职能按键蕴含1个多职能按键
，可通过参数 P0-00设置职能

飞梭旋钮

拥有加、减及确认职能

参数拷贝

实现参数的急剧上传、下载职能

；ぶ澳

根基；

输入输出缺相、过压、欠压、过流、过载、过电流、相见短路、接地故障

环境

使用环境

室内
，无异电性粉尘、油污等

运行环境温度

-10℃~＋40℃(40℃~50℃
，温度每升高1℃降额1.5％)

湿度

幼于95％RH
，无凝露

海拔高度

1000m以下不降额使用
，1000m以上海拔每升高100m降额1％使用

存储环境温度

-20℃~+60℃

振动

幼于5.9m/s?(0.6g)

装置方式

柜内壁挂装置或嵌入式装置(必要选购装置附件）

防护等级

IP20

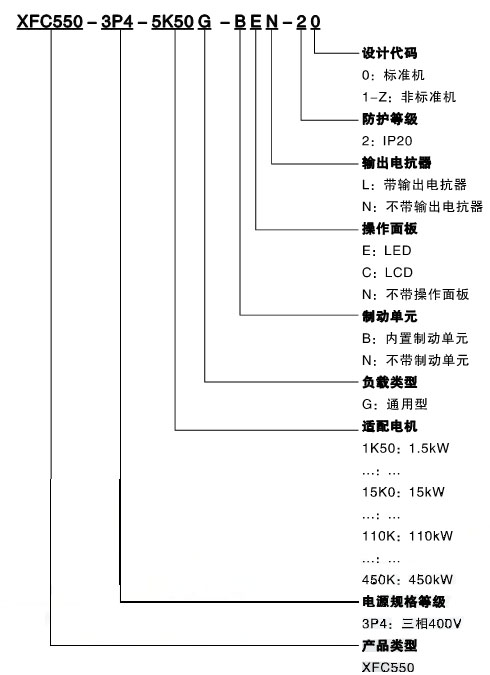

XFC550-3p4-1k50G-BEN-20

1.5

3.2

4.8

4

XFC550-3p4-2k20G-BEN-20

2.2

4.5

6.8

5.6

XFC550-3p4-4k00G-BEN-20

4

7.9

12

9.7

XFC550-3p4-5K50G-BEN-20

5.5

11

16

13

XFC550-3p4-7K50G-BEN-20

7.5

14

21

17

XFC550-3p4-11K0G-BEN-20

11

16

24

25

XFC550-3p4-15K0G-BEN-20

15

21

32

33

XFC550-3p4-18K5G-BEN-20

18.5

26

39

40

XFC550-3p4-22K0G-BEN-20

22

29

44

45

XFC550-3p4-30K0G-NEN-20

30

39

60

61

XFC550-3p4-37K0G-NEN-20

37

48

73

74

XFC550-3p4-45K0G-NEN-20

45

58

88

90

XFC550-3p4-55K0G-NEN-20

55

71

107

109

XFC550-3p4-75K0G-NEN-20

75

96

145

147

XFC550-3p4-90K0G-NEN-20

90

114

174

176

XFC550-3p4-110KG-NEN-20

110

139

211

211

XFC550-3p4-132KG-NEN-20

132

167

253

253

XFC550-3p4-160KG-NEN-20

160

201

306

303

XFC550-3p4-185KG-NEN-20

185

233

353

350

XFC550-3p4-200KG-NEN-20

200

250

380

378

XFC550-3p4-220KG-NEN-20

220

275

418

416

XFC550-3p4-250KG-NEN-20

250

312

474

467

XFC550-3p4-280KG-NEN-20

280

350

531

522

XFC550-3p4-315KG-NEN-20

315

393

597

588

XFC550-3p4-355KG-NEN-20

355

441

669

659

XFC550-3p4-400KG-NEN-20

400

489

743

732

XFC550-3p4-450KG-NEN-20

450

550

835

822
