1、什么叫做电气接线图？怎么分辨一次接线图和二次接线图？

答：依照国度颁布的有关电气技术尺度
，使用电气系统图形符号和文字符号暗示电气装置中的各元件及其相互联系的工程图
，称为电气接线图
，又叫电气线路图。电气线路图按其在电力系统的作用
，可分为一次接线图和二次接线图。

一次接线图  也叫主接线图
，是暗示电能输送和电能分配路线的电路图。与一次接线直接相连的电气设备
，称为一次设备或一次元件。一次接线图通常用单线绘出
，图中的设备地位都是无电压时的地位。

二次接线图  批注电路的节造、批示、监督、丈量和；さ缙髡
，运行的接线图
，称为二次接线图。与二次设备直接相连的电器
，称为二次设备或二次元件。

2、什么叫磁感应定律？

答：当关合电路的部门导体在作切割磁力线活动时
，或者是穿过关合电路内磁力线产生变动时
，关合电路就产生电动势和电流
，这种景象叫电磁感应景象。电路中产生的电流叫感应电流
，产生的电动势叫感应电动势。

3、什么是楞次定律？

答：感应电流产生的磁场总是阻止原磁场变动的。当线圈中的磁通要增长时
，感应电流就产生一个磁场阻止它的增长；当线圈中的磁通要减幼时
，感应电流所产生的磁场也将阻止它减幼
，这个法规叫楞次定律。它是判断感应电动势或感应电流的方向的法令
，判断的步骤是：首先判定原磁通的方向及其变动的趋向（即增长还是削减）
，而后凭据感应电流的磁场方向与原磁通的变动方向始终相反的准则
，来确定感应电流的磁场方向
，利用右手螺旋定则判定感应电动势的方向。感应电动势的方向与感应电流的方向是一致的。

4、为什么只有同频率的正弦量能力用向量进走运算？

答：由于频率一样的正弦量之间的相位差
，在职一瞬间都一样
，所以能够用向量进行推算。若是正弦量的频率分歧
，那么他们之间就没有确定的相位差
，所以无法用向量进行推算。

5、试注明电阻的色环标志？

6、若何利用万用表来判断二极管的电极和机能曲直？

答：用万用表丈量二极管
，通常用R×100或者R×1K档。将万用表的两个表笔别离去接触二极管的两极
，若表批示的电阻较。ㄍǔＴ诩赴倥分良盖罚
，则黑表笔所接的一端是二极管的正极
，红表笔所接的一端是负极。而后将红、黑表笔对换过来进行丈量
，若此时测得的电阻值在几百千欧以上
，则注明前面的判断是正确的
，并且管子的单向导电机能也较好。两次丈量的电阻差值越大
，则注明二极管的单向导电机能越好。

7、怎么判断发光二极管的曲直及其极性？

答：发光二极管是一种把电能转换成光能的半导体器件（常用符号LED暗示）
，当管子中通过相宜的正向电流时
，便以光的大局将能量开释出来
，凭据管子的资料及正向电流大幼的分歧
，可发出分歧色彩、分歧强度的光。发光二极管拥有体积幼、色彩鲜艳、耐用、响应快率快等特点。发光二极管也拥有单向导电性
，用万用表R×1K档可测出正、反向电阻值
，从而确定正、负极。通常正向电阻应幼于50～80KΩ
，反向电阻应大于400KΩ。如测出正、反向电阻均为零
，注明二极管内部已击穿短路；若是测出正、反向电阻均为无限大
，注明二极管内部已开路。

凭据发光二极管的表形也能够区吩熹正、负极
，电极引线较长的是正极
，电极引线较短的是负极。

8、若何用万用表鉴别晶体管的基极？若何分辨NPN型和PNP性晶体管？

答：由于基极与集电极、发射极之间是两个PN结。他们的反向电阻很大
，正向电阻很幼
，所以用万用表的电阻档丈量
，先假定一个管脚是基极。当用红表笔接此脚
，黑表笔别离接另表两个管脚时
，若所测得的两个电阻值都很大（或都很。；当用黑表笔接如果的基极
，红表笔别离接其它两管脚时
，若此时测的两个电阻值都很。ɑ蚨己艽螅
，则上述假定的基极是正确的。如测得的两个电阻一大一幼
，则注明原如果的基极不合
，应另表再如果一个管脚
，沉复上述丈量。

当红表笔的是基极时
，黑表笔别离接触另表两个管脚
，若表批示的两个电阻值都很幼时
，此管是PNP型；若表批示的两个电阻值都很大时
，此管是NPN型。

9、什么叫电源？

答：能将其它大局的能量转换成电能的设备叫电源。如发电机、蓄电池和光电池等都是电源。它们别离把机械能、化学能和光能转换成电能。

10、什么叫电压？什么叫电流？什么叫电阻？它们的单元及代表符号是什么？

答：在电场中
，将单元正电符由高电位移向低电位时
，电场力所做的功称为电压
，电压的单元是伏特
，代表符号是V。

在电场力的作用下
，自由电子或离子所产生的有规定的活动称为电流
，电流的单为是安培
，代表符号是A。

电流在导体内流动时所受的阻力叫电阻
，电阻的单为是欧姆
，代表符号是W。

11、什么是导体、绝缘体、半导体？并举例注明。

答：导电能力强的物质称为导体
，例如：铜、铝等

险些不能导电的物质称为绝缘体
，如：橡胶、塑料、云母等

导电能力介于导体与绝缘体间的物质称为半导体
，如：硅、锗、硒等

12、试述欧姆定律并用工式暗示。

答：欧姆定律就是反映电路中电阻、电压与电流三者之间的关系的定律
，电路中电流与这段电路上的电压成正比
，与这段电路的电阻成反比。公式：I=U/R。

13、什么是电阻的串联？什么是电阻的并联？怎么推算它们的电阻值？

答：把电阻一个一个成串地衔接起来
，使电流只有一条通路
，就叫电阻的串联
，串联电阻总电阻值就是各分电阻阻值相加之和。

将各电阻的两端衔接于共同的两点上称为电阻的并联。并联电路总电阻的倒数蹬宗各支路电阻的倒数之和。

14、什么是电阻的复联？怎么推算复联电路的总电阻值？

答：在电路中电阻寂仔并联也有串联
，这种电路叫做复联电路。推算复联电路总电阻的步骤是
，首吓酌串、并联公式别离求出单纯的串联和并联部门的等值电阻
，而后再推算总电阻。

15、导线的电阻与导线长度、导线截面有什么关系？

答：导线电阻与导线长度成正比
，与导线截面积成反比。

16、什么叫电阻率？电阻率的代表符号是什么？

答：电阻率也称电阻系数
，是指某种长1m
，截面为1mm2的导体
，在温度为20℃时的电阻值。电阻率用字母r暗示。

17、什么是电阻温度系数？导体电阻和温杜仔什么关系？

答：当温度每升高1°C时
，导体电阻的增长值与原来电阻的比值叫做电阻温度系数。温度在100°C领域内变动时
，金属导体的电阻随温度增长而增长。

18、什么是电导和电导率？

答：电导是衡量物体传导电流能力的物理量
，其数值为电阻的倒数。电阻率的倒数称为电导率
，它是衡量物体导电机能曲直的一个物理量。

19、什么叫正弦互换电路？

答：所谓正弦互换电路
，是指含有正弦电源（激励）并且电路各部门所产生的电压和电流（响应）均按正弦法规变动的电路。

20、什么叫频率？什么叫周期？周期和频率的关系？

答：正弦量每秒内变动的次数称为频率f
，它的单元是赫磁（HZ）;正弦量变动一次所需的功夫（秒）称为周期T；T=1/ f。

21、接正弦法规变动的互换电的三身分是什么？

答：最大值
，角频率
，初相角。

22、在纯电容单订互换电路中
，电压
，电流相位关系怎么？

答：电压滞后电流90度。

23、在纯电感单订互换电路中
，电压
，电流相位关系怎么？

答：电压超前电流90度。

24、正弦量的周期T频率f角频率ω之间有什么关系？

答：ω=2π/T=2πf

25、什么叫串联谐振？

答：在电阻元件R 电感元件L 电容元件C  串联的电路中
，当电源电压与电路中的电流同相
，这时电路中产生谐振景象
，称串联谐振。

26、什么叫正弦电路的并联谐振？

答：在R L C 并联的电路中
，当电源电压与电路中的电流同相
，这时电路中产生谐振景象
，称并联谐振。

27、什么叫对称三相电源？

答：三相电源通常是由3个同频率
，等幅值和初相顺次相差120度的正弦电压源按肯定方式联接而成
，这组电源称对称三相电源。

28、三相对称的星形联接中线值与相值有什么关系？

答：星形衔接中
，线电压是相电压的√3  倍
，线电流蹬宗相电流
，线电压与相电压之间有30度的相位差。三角形衔接中
，线电压蹬宗相电流
，线电流是相电流的√3倍
，线电流与对应相电流之间有30度的相位差。

29、三相对称负载的功率若何推算？

答：P=3UpIpcosφ

φ角是相电压Up与相电流Ip之间的相位差。

30、互换接触器有什么作用？简述互换接触器的结构和道理？

答：互换接触器常用来接通和断开电动机或其它设备的主电路
，每幼时可开关好几百次。接触器重要由电磁铁和触点两部门组成。它是利用电磁铁的吸引力而作为的。

31、中央继电器有什么作用？

答：中央继电器通常用来传递信号和同季节造多个电路
，也可直接用它来节造幼量电动机或其它电气执行元件。

32、热继电器有什么作用？

答：热继电器是用来；さ缍怪馐艹志霉氐姆缦。

33、为什么说热继电器不能作短路；び？

答：由于产生短路故时
，我们要求电路当即断开
，而热继电器由于热惯性是不能产即作为的
，所以热继电器不能作短路；。

34、熔断器有什么作用？

答：熔断器是轻便的并且是有效的短路；さ缙。线路在正常工作情况下
，熔断器中的熔丝或熔片不应熔断
，一旦产生短路或严沉过载时
，熔断器中的熔丝或熔片该当即熔断。

35、熔断器按结构通常分为哪三种？

答：通常分为管式熔断器、插式熔断器和螺旋式熔断器。

36、自动空气断路器有什么作用？

答：自动空气断路器也叫自动开关
，是常用的一种低压；さ缙
，可实现短路
，过载和失压；。

37、怎么暗示绝缘资料的绝缘机能曲直？什么叫做损耗角？

答：绝缘资料的绝缘机能曲直
，通常用绝缘资料的电阻大幼来暗示。绝缘资料的绝缘电阻
，是加于绝缘的直流电压与流经绝缘的电流（称泄漏电流）之比。

绝缘电阻分为体积电阻和表表电阻两种。前者是电流通过绝缘内部的电阻值
，后者是电流通过绝缘体表表的电阻值。而绝缘的全电阻就是这两者之和。与此相对应的是绝缘资料的电阻率
，电阻率也有体积电阻率和表表电阻率之分。

绝缘资料若是拥有足够的绝缘电阻
，就可能将泄漏电流限度在很幼领域以内
，可能预防漏电流造成的触电变乱。绝缘电阻通常用兆欧表（也称摇表）来丈量。

介质损耗角也可表征绝缘资料的绝缘机能曲直。它是超前电流和电压所组成的角杜纂90°角之比。优良的绝缘体中
，电流超前电压90°
，因而损耗角是零度。但通常绝缘资料不成能是绝对的绝缘体
，总有或多或少的漏电流通过它。而损耗角就是用来怀抱这种不美满性。损耗角常用δ暗示。

38、怎么判断电气线路和设备的绝缘电阻是否切合尺度？

答：分歧的线路和设备
，对其绝缘电阻有分歧的要求。通常来说
，高压较低压要求高
，新设备较老设备要求高
，移动设备较固定设备要求高。以下几种重要线路和设备的绝缘电阻若是不低于所列值
，则可判定它们的绝缘电阻切合尺度：

新装或大建后的低压线路和设备
，其绝缘电阻不低于0.5兆欧；运行中的线路和设备
，均匀每伏工作电压的绝缘电阻不低于1000欧（对于湿润场所的线路和设备
，允许降低为500欧）。

携带式电气设备的绝缘电阻不低于2兆欧。

配电盘二次线路的绝缘电阻不低于1兆欧（在湿润环境允许降低为0.5兆欧）。

10千伏高压架空线路每个绝缘子的绝缘电阻不低于300兆欧；35千伏及以上者不低于500兆欧。

运行中的6～10千伏和35千伏电力电缆的绝缘电阻别离不低于400～1000兆欧和600～1500兆欧（干燥季节取较大值
，湿润季节取较幼值）。

高压电气设备的吸收比大于1.3（从起头丈量绝缘电阻算起
，第60秒的绝缘电阻与第15秒的绝缘电阻之比
，称为吸收比；吸收比越大
，设备的绝缘机能越好）。

电力变压器的绝缘电阻不低于出厂时的75%
，或不低于表中的所列值。

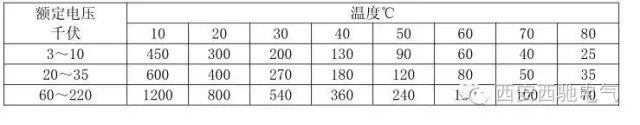

电力变压器的绝缘电阻 （兆欧）

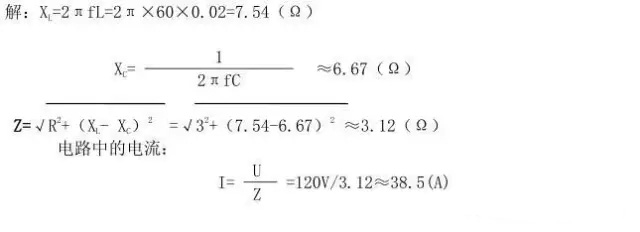

39、一个3Ω的电阻和20mH的电感线圈与400μF的电容串联
，若电压与频率为120V
，60Hz
，求电路中的电流是几多?

40、已知一正弦电流
，当t=0时的瞬时价i0=0.5A,并已知初相角为30°求其有效值是几多？

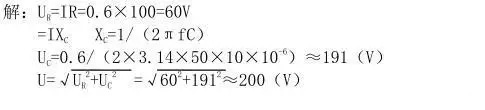

41、100Ω的电阻与10μF的电容串接到50Hz的互换电源电路中
，当电流为0.6A/h
，求电阻、电容两端的电压及表加电压各为几多？

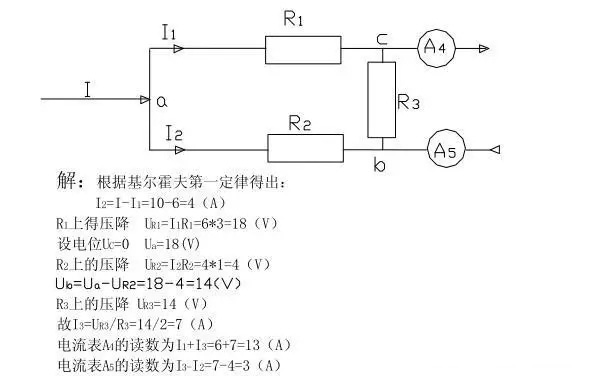

42、如图所示的电路
，已知I=10A
，I1=6A
，电阻R1=3Ω
，R2=1Ω
，R3=2Ω
，求电流表A4和A5的读数。

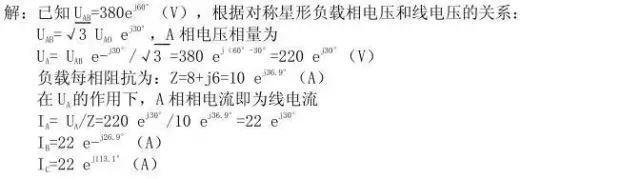

43、一组星形负载
，每相阻抗均为电阻8Ω及感抗6Ω
，接于线电压380V的对称三相电源上
，且设UAB的初相角为60°求各相电流。

44、电气人员怎么对峙文化出产？

答：在电气作业中
，文化出产
，是维持设备和线路正常运行
，实现安全用电
，预防产生人身和设备变乱的靠得住保障。因而
，要求每个电气人员从工作态度到工作风格
，从工作水平到工作效益
，都切合文化建设必要
，做到有条理、有秩序、当真掌管地从事电气工作。具体的说
，应做到以下几点：

①、实现工作要干净利落
，查找故障要迅快实时
，排除故障要齐全彻底。

②、工作既要把稳安全靠得住
，又要讲求整洁卫生
，既要切合技术要求
，又要严行勤俭节约。

③、工作实现
，要当真查抄、整顿和排除现场。

④、电气工作室和值班室应维持清洁卫生
，备品、备件和资料应按划定地位摆放
，仪器、仪表和安全用具要妥为生活
，定期查抄
，使其时时处于待用状态。

⑤、对电气设备应成立档案
，定期进行检建并做好纪录。

45、怎么把握电器设备拆建和调整的通常准则？

答：通常
，凡是大型电气设备（发电机、变压器、开关等）的拆建
，都要做好拆建前的筹备、拆卸建理和拆建后组装调整这三个阶段的工作。下面是这三个方面应该遵循的通常准则。

拆建前的筹备：

①、筹备好必须的图纸和技术资料。

②、判断待拆建设备的近况和达到正常工作状态的差距
，以便造订检建规划。

③、从规格、种类和数量方面备足检建所需的零部件和资料。若是无法备齐
，则不得拆建。

建设拆建所需的工具、量具和仪表。

④、备齐零散辅料（如绝缘油、汽油、光滑油、砂纸、导线、紧固件等）。

⑤、铺排参与拆建工作的人员。

⑥、落实保障安全的组织措施和技术措施。

拆建当苦衷项：

①、边拆边查对图纸
，凡与图纸不符者要做好具体纪录。

②、记住组装挨次（作出象征）
，相识零部件之间的关系。

③、较复杂的设备
，应按拆卸挨次分列搁置拆下的零部件。

④、洗濯和擦拭时要预防败坏零部件。

⑤、败坏的零部件应予以更换。

⑥、若是发现已损件
，但无备件
，则应采取补救措施
，并作出具体纪录；对出缺点但可持续⑦、使用的零部件
，也应作出纪录。这两类不合格的零部件
，鄙人次检建时应首先更换。

拆建后组装调整当苦衷项：

①、按与拆卸相反的挨次组装。

②、组装后要达到原定的质量尺度和具备原有机能。

③、查对图纸资料
，批改处要纪录明显。

④、对试验和调整的有关数据
，要纪录正确、明显。

⑤、拆建用的工具、量具、仪表和辅料要逐项算帐。

⑥、检建、装置结束
，须进行例行试验
，只有试验合格才可投入运行。

⑦、拆建者与运行人员解决移交手续。（转载自筑龙网）
