工业、贸易、医疗领域设备的种类繁多，哪些设备是谐波源负载？哪些设备不是谐波源负载？把握鉴别谐波源负载的步骤极度沉要。当电网上的谐波源负载较多时，就要思考谐波节造的问题。

从理论上讲，看一个负载是否产生谐波电流，就是看它的电压与电流是否有线性的关系。若是没有线性关系，就是谐波源。依照这个准则就可能分辨出所有的谐波源负载。现实上，时时遇到的谐波源重要是两类，整流电路和相控调功电路。

整流电路宽泛利用在变频器、中频炉、直流电机驱动器、UPS电源，以及各类电子设备的场所。相控调功电路电路选取可控硅调整导通角，从而节造灯光的强弱或电炉的温度。

必要把稳的一点是，二极管组成的整流电路自身并不会产生严沉的谐波，只有倒佧流电路的后面衔接了纹波滤波电容以来，才会产生严沉的谐波电流。好多教科书中，在分析整流电路产生的谐波电流时，没有思考滤波电容的情况，这与现实情况相差很远。

为了简化对问题的分析，我们从单相整流电路的分析起头，三相整流电路产生谐波电流的机理与此一样。

图1所示的是一个带滤波电容的单相整流电路，大部门整流电路中都蕴含这个电容，不然直流电压的纹波很大。电容上电压维持在靠近互换电峰值的电平。当互换电的电压低于电容上的电压时，电网上没有电流流入负载。这时，负载的电流由电容供给，随着输出电流，电容的电压起头降低，在某个时刻，互换电的电压会高于电容上的电压，这时，电网上才会有电流流入电容（给电容充电，使电容上的电压升高）和负载中。因而，电网仅在靠近电压峰值的时刻向负载输入电流，电流的状态为脉冲状，如图1所示。凭据付立业分析，这种脉冲状电流中蕴含了丰硕的谐波成分。

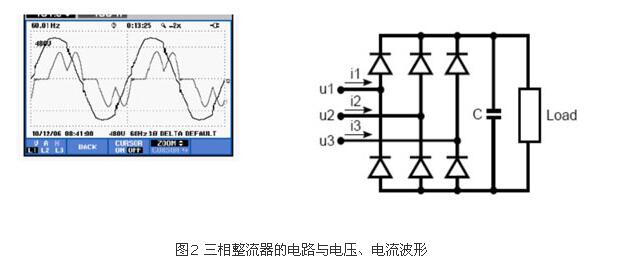

同样的路理，3相整流器也会产生谐波电流，但是这时对应每个基波的波峰，不是一个脉冲电流，而是两个脉冲电流，如图2所示。

无论单相整流器还是三相整流器，他们的电流波形都产生了畸变，不再是正弦波电流，因而蕴含了谐波成份。

带有滤波电容的整流器从电网汲取脉冲电流。单相整流电路在每个互换电周期内，产生两个脉冲电流，称为2脉整流器；对于3相整流电路，每个周期产生6个脉冲电流，称为6脉整流器。除此以表，还有12脉整流器、18脉整流器等。

整流器所产生的谐波的种类与整流器脉数有关，具体关系如下：

M = PN ±1

式中：

M = 整流器产生的谐波次数

P = 整流器的脉数

N取天然数。

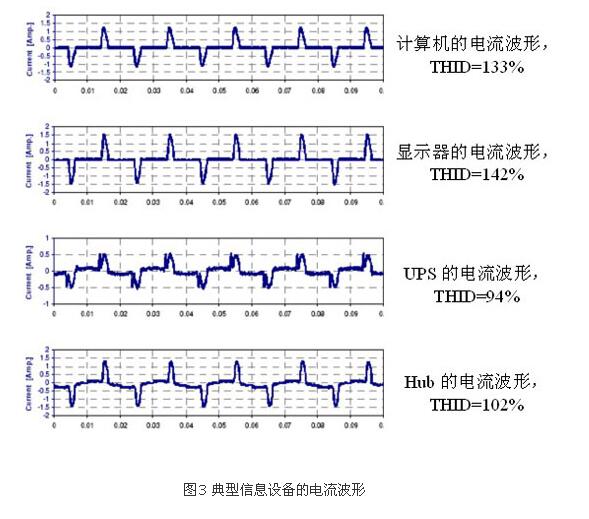

典型信息设备的电流波形

图4是变频器的输入电流波形与电压波形，图中的双峰波形时电流波形，其中蕴含了丰硕的谐波成分，重要是5次和7次谐波。

在分析一台设备是否是谐波源时，只有看他的电源输入电路是否为整流电路，或者晶闸管调功电路。若是是，就要思考节造谐波电流的问题。
